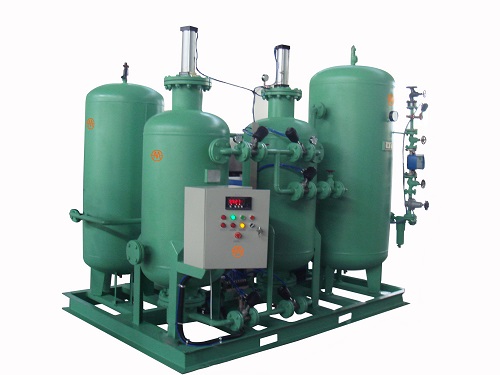

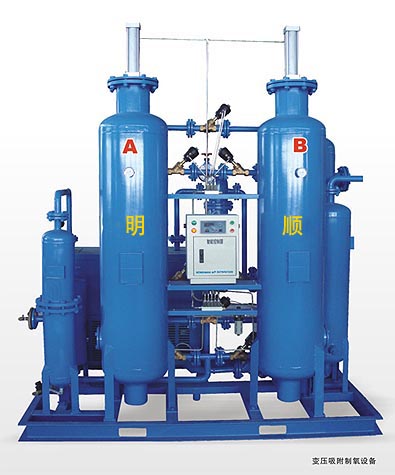

MSN变压吸附制氮装置

变压吸附( Pressure Swing Adsorption)简称PSA气体分离技术,在气体分离领域已有数十年的应用历史,在中国乃至全球各领域得到了广泛的应用。

工作原理

在一定压力下的经过净化处理干燥的压缩空气,在变压吸附作用下,由于动力学效应,氧、氮在碳分子筛表面上的扩散速率不同,氧在碳分子筛表面上的扩散速率远高于氮,在吸附未达到平衡时,氧被碳分子筛大量吸附,氮在气相中得到浓缩富集,实现氧氮分离,由于碳分子筛对氧的吸附容量随压力的不同而有明显差异,降低压力,即可解吸碳分子筛吸附的氧分子,使碳分子筛再生,得以重复循环使用。系统设置两个吸附塔,塔吸附产氮,一塔脱附再生,利用进口PLC智能程序控制器控制气动阀门的启闭,使两塔循环交蒈,以实现连续产出高品质氮气。

技术指标

氮气产量:3~3000Nm3/h         氮气纯度:95~99.9995%

氮气压力:0.1-0.7Mpa(可调)     氮气露点:-45℃(常压下

产品特点

整机运行可靠

先进的制氮工芝流程设计、科学的气体分布结构、复合床结构的吸附塔、独有的碳分子筛填装工艺、特有的碳分子筛保护措施和气缸自动压紧补偿装置几者的有机结合、使碳分子筛的正常使用寿命可达十年以上。

连续生产稳定

采用进口PLC控制系统和切换寿命达250万次的进口气动阀,高效可靠;确保装置的连续可靠运行。

先进的控制系统

可选择触摸控制系统,采用人性化界面设计,具有多画面显示功能,可在线显示氮气纯度、流量、压力、故障信号等参数,并可在线修改运行参数,带有远程监控、远程信号和远程开停机功能,自动化程度高,操作简单,可实现全自动无人操控,并可和用户DcS系统联控。

独有的在线模拟控制显示屏,可在线显示系统工艺流程及阀门开关状态,直观方便,监测性强。

氮气品质稳定

氮气纯度和压力可调节的吸附工艺,自动连锁放空装置,确保氩气容量、纯度、压力长期稳定。

运行成本低

与其它(包托深冷法制氮、膜制氮、液氮、钢瓶氮)相比在中小规模装置中,PSA制氮的运行成本更低。

完善的售后服务

完善的售后服务体系和营销服务网络分布,确保每一位客户长期放心使用。

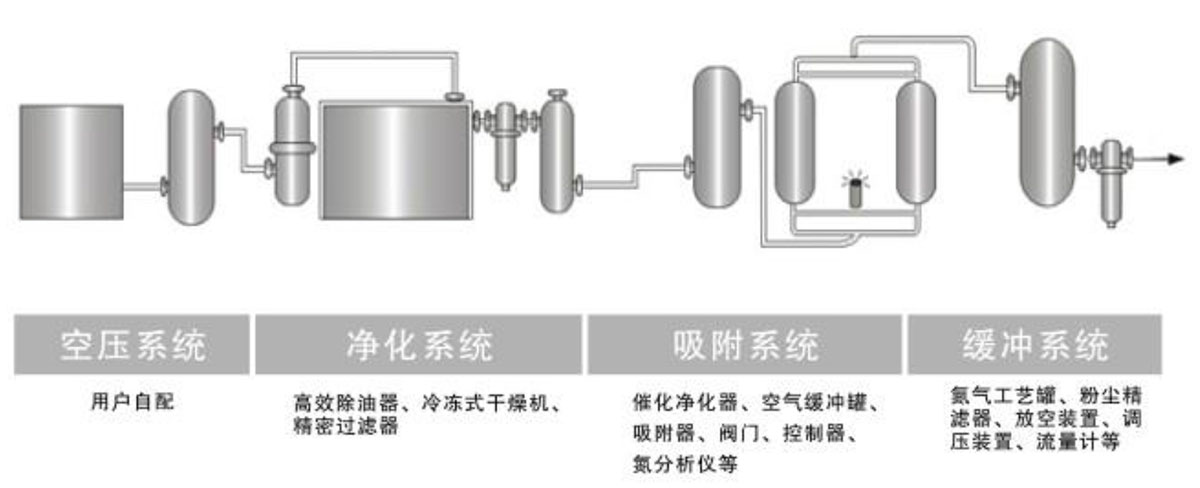

系统流程

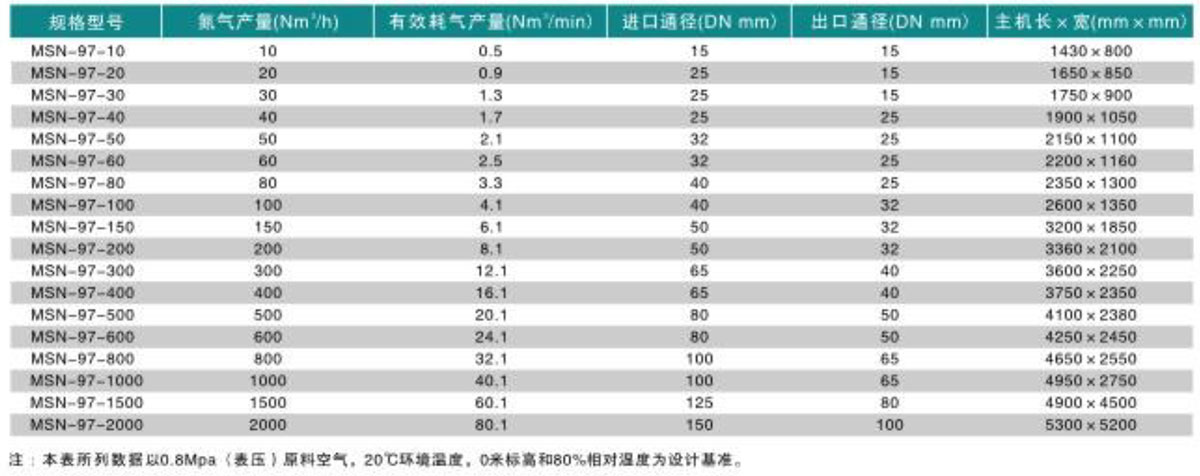

MSN-97型制氮机 氮气纯度:97%


MSN-99型制氮机 氮气纯度:99%

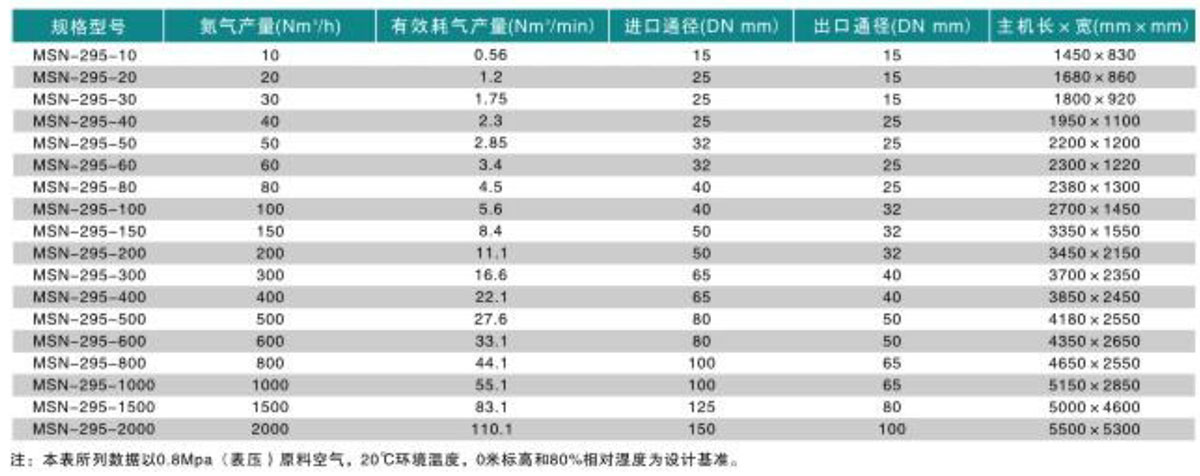

MSN-295型制氮机 氮气纯度:99.5%

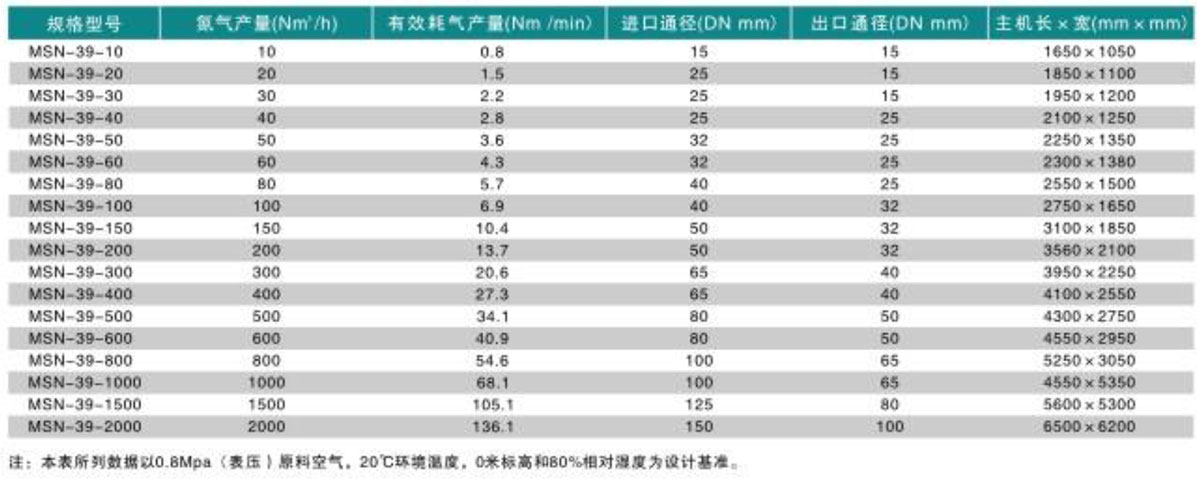

MSN-39型制氮机 氮气纯度:99.9%

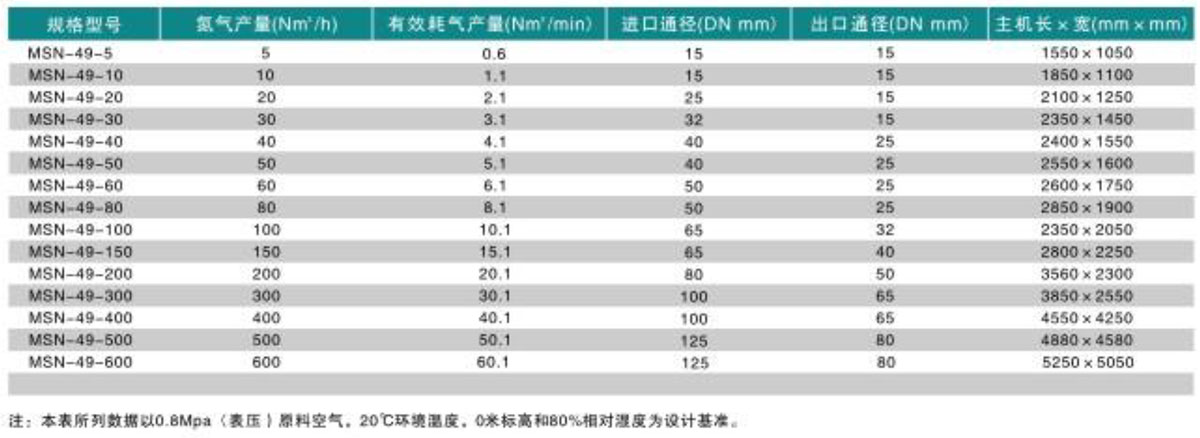

MSN-49型制氮机 氮气纯度:99.99%


MSN-59型制氮机 氮气纯度:99.999%
